การวิเคราะห์และการแก้ปัญหาสำหรับการตัดวงกลมที่ไม่ถูกต้องในเครื่องตัดเลเซอร์

  เทคโนโลยีการตัดด้วยเลเซอร์ได้กลายเป็นเครื่องมือในการประมวลผลที่ขาดไม่ได้ในอุตสาหกรรมการผลิตเนื่องจากมีความแม่นยำและประสิทธิภาพสูง อย่างไรก็ตามในการใช้งานจริงปัญหาของวงกลมที่ไม่ได้ถูกตัดรอบอย่างสมบูรณ์มักจะเกิดขึ้น จากการวิเคราะห์พบว่าปรากฏการณ์ของการตัดวงกลมที่ไม่ถูกต้องในเครื่องตัดเลเซอร์เกี่ยวข้องกับปัจจัยต่าง ๆ โดยเฉพาะอย่างยิ่งการสึกหรอของส่วนประกอบการส่งผ่านเครื่องจักรการปรับความเข้มแสงที่ไม่เหมาะสมปัญหาฮาร์ดแวร์และการตั้งค่าความดันอากาศ บทความนี้จะสำรวจปัญหาที่พบบ่อยเหล่านี้โดยละเอียดและจัดหาโซลูชั่นที่มีประสิทธิภาพเพื่อช่วยให้ผู้ใช้ปรับปรุงคุณภาพการตัดด้วยเลเซอร์

สาเหตุหลักของการตัดวงกลมที่ไม่ถูกต้องในเครื่องตัดเลเซอร์

การเยื้องศูนย์ของความเข้มแสง

เอฟเฟกต์การตัดของเครื่องตัดด้วยเลเซอร์มีความสัมพันธ์อย่างใกล้ชิดกับความเข้มของแสง หากความเข้มของแสงไม่ได้รับการปรับอย่างเหมาะสมอาจส่งผลให้ส่วนสุดท้ายของการตัดไม่จัดเรียงอย่างเหมาะสมกับจุดเริ่มต้น สิ่งนี้มักเกิดจากความแตกต่างมากกว่า 5% ระหว่างความเข้มของแสงสูงสุดและต่ำสุดหรือด้วยความเร็วที่มากเกินไปทำให้เฟรมข้ามไปซึ่งนำไปสู่การเบี่ยงเบนในเส้นทางการตัด

สารละลาย:ก่อนที่จะตัดตรวจสอบให้แน่ใจว่าความเข้มของแสงได้รับการปรับอย่างเหมาะสมรักษาความแตกต่างระหว่างความเข้มสูงสุดและความเข้มของแสงต่ำสุดภายใน 5% นอกจากนี้ปรับความเร็วการตัดอย่างเหมาะสมเพื่อหลีกเลี่ยงปัญหาการข้ามเฟรมที่เกิดจากการเปลี่ยนแปลงความเร็วอย่างรวดเร็ว

ปัญหาฮาร์ดแวร์: ระบบออปติคัลและการตรวจสอบหัวฉีด

คุณภาพของการตัดด้วยเลเซอร์ยังได้รับอิทธิพลจากระบบออปติคัล หากเลนส์กระจกหรือหัวฉีดสกปรกเสียหายหรือสวมใส่ลำแสงเลเซอร์อาจไม่โฟกัสอย่างถูกต้องส่งผลต่อความแม่นยำในการตัดและส่งผลให้การตัดแบบวงกลมไม่ถูกต้อง

สารละลาย:ตรวจสอบและทำความสะอาดส่วนประกอบแสงอย่างสม่ำเสมอรวมถึงเลนส์เลเซอร์และหัวฉีดเพื่อให้แน่ใจว่าพวกเขาปราศจากสิ่งสกปรกหรือความเสียหายและรักษาจุดโฟกัสที่เหมาะสมของลำแสงเลเซอร์

แรงดันอากาศที่ไม่เหมาะสมสำหรับการระเบิด

ความดันอากาศของระบบระเบิดมีบทบาทสำคัญในคุณภาพการตัด หากความดันอากาศต่ำเกินไปตะกรันขอบและคาร์บอนอาจเกิดขึ้นส่งผลกระทบต่อคุณภาพพื้นผิวที่ตัด ในทางกลับกันหากแรงดันอากาศสูงเกินไปก็สามารถนำไปสู่การระเบิดและสร้างความเสียหายให้กับชิ้นงาน

สารละลาย:ในระหว่างการทดสอบการระเบิดให้ปรับความดันอากาศอย่างเหมาะสมเพื่อให้แน่ใจว่าแรงดันคงที่ตลอดกระบวนการตัด เพิ่มความดันอากาศหากต่ำเกินไปและลดลงหากสูงเกินไปเพื่อให้ได้เอฟเฟกต์การระเบิดที่ดีที่สุด

หัวตัดหลวมและปัญหาเชิงกล

หัวตัดหลวมและความล้มเหลวของส่วนประกอบการส่งสัญญาณเชิงกลโดยเฉพาะอย่างยิ่งในระบบลดเกียร์และระบบแร็คมักเป็นสาเหตุของการตัดแบบวงกลมที่ไม่ถูกต้อง ปัญหาอื่น ๆ เช่นการคลายในรางแกนแกน XY, บล็อกเลื่อน, ความแข็งแกร่งไม่เพียงพอของระบบเซอร์โวหรือการหล่อลื่นไม่เพียงพอก็ส่งผลโดยตรงต่อความแม่นยำในการตัด

สารละลาย:ตรวจสอบสกรูหัวตัดที่กระชับอย่างสม่ำเสมอและตรวจสอบให้แน่ใจว่าไม่มีช่องว่างระหว่างเกียร์ลดและชั้นวาง หล่อลื่นและบำรุงรักษารางแกน XY และบล็อกเลื่อนเพื่อให้แน่ใจว่ามีความแม่นยำทางกล นอกจากนี้ตรวจสอบให้แน่ใจว่าระบบเซอร์โวมีความแข็งแกร่งเพียงพอที่จะหลีกเลี่ยงข้อผิดพลาดนาทีในระหว่างกระบวนการตัด

แกน xy desynchronization

การซิงโครไนซ์ระหว่างแกน xy เป็นสิ่งสำคัญในการตัดด้วยเลเซอร์ หากแกน xy ไม่ได้ซิงโครไนซ์มันจะส่งผลโดยตรงต่อความแม่นยำในการตัดและนำไปสู่การเบี่ยงเบนในการตัดแบบวงกลม

สารละลาย:ตรวจสอบระบบควบคุมเพื่อให้แน่ใจว่าแกน xy กำลังเคลื่อนที่ในการซิงค์ ทำการปรับเปลี่ยนที่จำเป็นในระบบไดรฟ์เพื่อป้องกันการซิงโครไนซ์

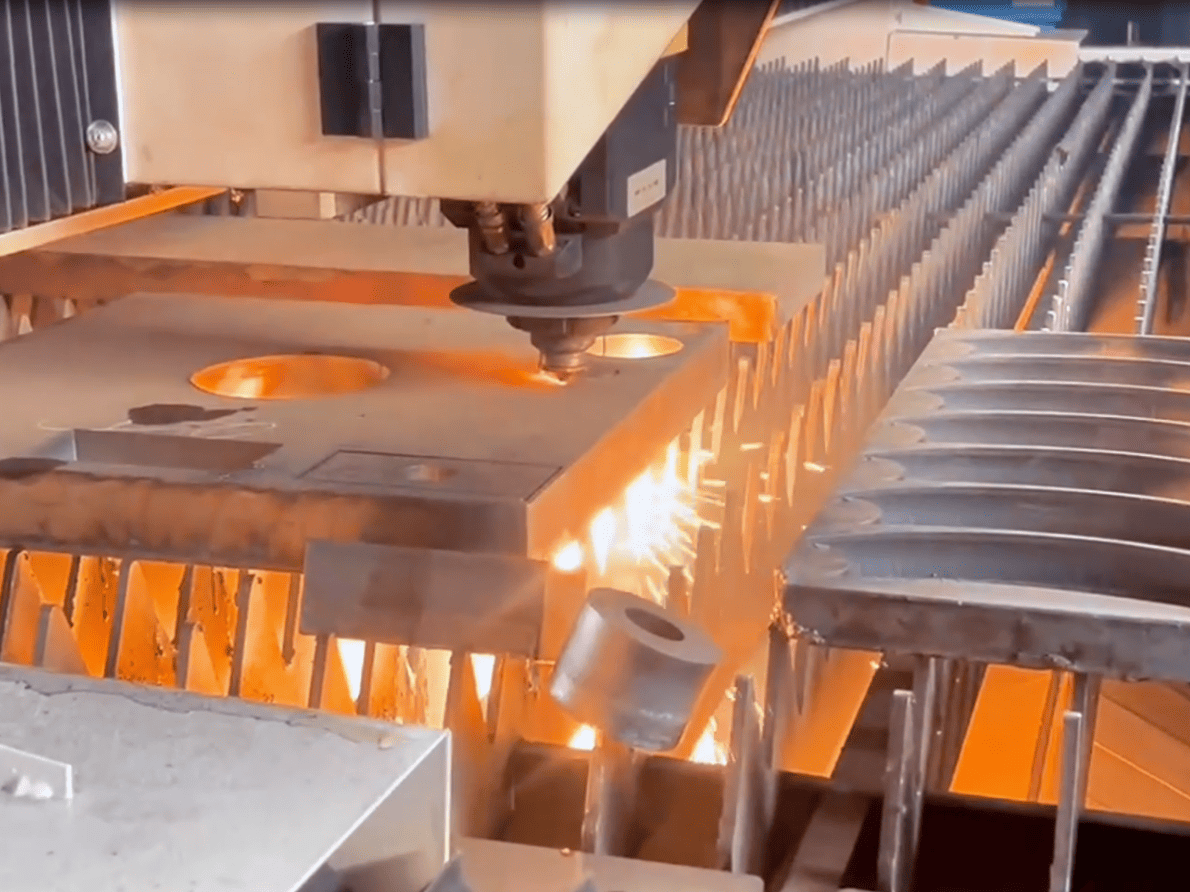

บาร์รองรับที่ไม่สม่ำเสมอและการเคลื่อนไหวของวัสดุ

หากวัสดุไม่ได้วางไว้อย่างปลอดภัยบนตารางสนับสนุนในระหว่างกระบวนการตัดหรือหากแถบรองรับไม่สม่ำเสมออาจทำให้วัสดุเปลี่ยนระหว่างการตัดส่งผลกระทบต่อความแม่นยำในการตัดโดยเฉพาะอย่างยิ่งในการตัดแบบวงกลม

สารละลาย:ตรวจสอบให้แน่ใจว่าวัสดุได้รับการแก้ไขอย่างปลอดภัยบนแถบรองรับและพื้นผิวอยู่ในระดับที่จะหลีกเลี่ยงการเคลื่อนไหวของวัสดุใด ๆ ที่อาจส่งผลให้เกิดการเบี่ยงเบน

ปัญหาของการตัดวงกลมที่ไม่ถูกต้องในเครื่องตัดเลเซอร์มักเกิดจากปัญหาฮาร์ดแวร์พารามิเตอร์การตัดที่ไม่เหมาะสมความดันอากาศที่ไม่เหมาะสมและความแม่นยำของระบบเครื่องกลที่ไม่เพียงพอ ผู้ใช้ควรตรวจสอบส่วนประกอบทั้งหมดของอุปกรณ์และปรับพารามิเตอร์ตามข้อกำหนดของวัสดุและการตัดเพื่อให้แน่ใจว่าประสิทธิภาพการตัดที่ดีที่สุด
