โครงสร้างเครื่องตัดเลเซอร์และการวิเคราะห์หลักการทำงาน

เครื่องตัดด้วยเลเซอร์เป็นเครื่องมือตัดที่มีประสิทธิภาพที่ใช้กันอย่างแพร่หลายในการผลิตที่ทันสมัยโดยเฉพาะอย่างยิ่งสำหรับการประมวลผลโลหะที่ไม่ใช่โลหะและวัสดุต่าง ๆ ด้วยการออกแบบโครงสร้างที่แม่นยำและฟังก์ชั่นที่มีประสิทธิภาพเครื่องจักรเหล่านี้สามารถทำงานตัดที่ซับซ้อนด้วยความแม่นยำและความเร็วสูง บทความนี้จะให้การวิเคราะห์เชิงลึกขององค์ประกอบหลักของเครื่องตัดเลเซอร์และฟังก์ชั่นและหลักการของพวกเขา

1. ส่วนประกอบหลักของเครื่องตัดเลเซอร์

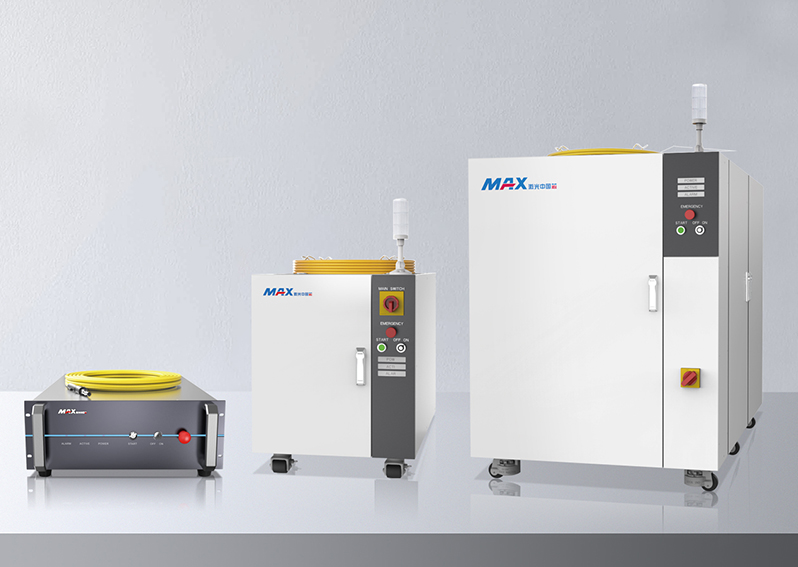

เครื่องกำเนิดเลเซอร์

ฟังก์ชั่น: เครื่องกำเนิดเลเซอร์เป็นองค์ประกอบหลักของเครื่องตัดเลเซอร์ซึ่งรับผิดชอบในการผลิตคานเลเซอร์พลังงานสูง

หลักการ: เครื่องกำเนิดเลเซอร์ปล่อยคานเลเซอร์โมโนโครมสูงผ่านตัวกลางเลเซอร์ (เช่นก๊าซแข็งหรือเซมิคอนดักเตอร์) ภายใต้การกระทำของแหล่งกระตุ้น เลเซอร์ประเภททั่วไปที่ใช้ในเครื่องตัดเลเซอร์ ได้แก่ เลเซอร์ CO2 และเลเซอร์ไฟเบอร์

ระบบออพติคอล

ฟังก์ชั่น: ระบบออปติคัลมีหน้าที่ในการส่งลำแสงเลเซอร์จากเครื่องกำเนิดเลเซอร์ไปยังหัวตัดและปรับโฟกัสของเลเซอร์และคุณภาพลำแสง

หลักการ: โดยทั่วไปแล้วระบบออปติคัลจะมีกระจกเลนส์และเส้นใยแสง ลำแสงเลเซอร์ถูกชี้นำและมุ่งเน้นผ่านส่วนประกอบเหล่านี้เพื่อให้แน่ใจว่าการวางตำแหน่งและความเข้มข้นของเลเซอร์ที่แม่นยำ เครื่องตัดเลเซอร์ไฟเบอร์ใช้เส้นใยออพติคอลเพื่อส่งเลเซอร์ไปยังหัวตัดโดยตรงในขณะที่เครื่องตัดเลเซอร์ CO2 ใช้กระจกเพื่อส่งเลเซอร์ไปยังพื้นที่ตัด

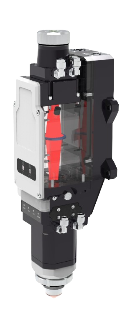

หัวตัด

ฟังก์ชั่น: หัวตัดทำหน้าที่เป็น "เครื่องมือ" ของเครื่องตัดเลเซอร์โดยเน้นลำแสงเลเซอร์ลงบนพื้นผิวชิ้นงานในขณะที่ยังควบคุมทิศทางของการไหลของก๊าซ

หลักการ: หัวตัดมีเลนส์และกระจกโฟกัสเพื่อมุ่งเน้นลำแสงเลเซอร์ไปยังพื้นที่ตัดของชิ้นงาน นอกจากนี้หัวตัดยังติดตั้งหัวฉีดแก๊สเสริมที่เป่าโลหะหลอมเหลวออกไปเพื่อให้แน่ใจว่าการตัดที่ราบรื่นและคุณภาพสูง

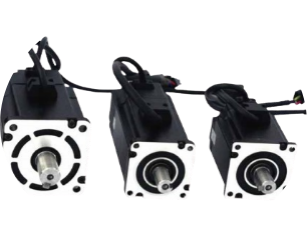

ระบบการเคลื่อนไหว

ฟังก์ชั่น: ระบบการเคลื่อนไหวช่วยให้เครื่องตัดด้วยเลเซอร์ทำการเคลื่อนไหวการตัดแบบสองมิติหรือสามมิติที่แม่นยำบนพื้นผิวชิ้นงาน

หลักการ: ระบบการเคลื่อนไหวประกอบด้วยมอเตอร์ไดรฟ์รางเซอร์โวมอเตอร์และส่วนประกอบการส่งผ่านที่แม่นยำ ผ่านระบบควบคุมเชิงตัวเลข (CNC) ระบบการเคลื่อนไหวทำให้มั่นใจได้ว่าการเคลื่อนไหวที่แม่นยำสูงของหัวเลเซอร์ตามแกน X, Y และ Z รับประกันการจัดตำแหน่งที่แม่นยำของเส้นทางการตัดและชิ้นงาน

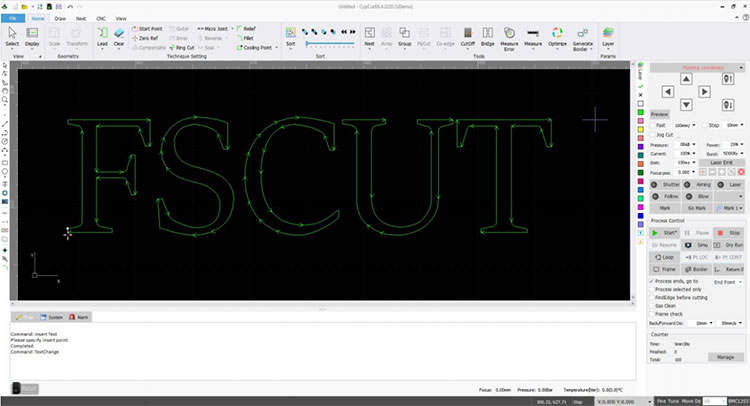

ระบบควบคุม CNC

ฟังก์ชั่น: ระบบ CNC มีหน้าที่รับผิดชอบในการควบคุมโดยรวมและการจัดตารางเวลาของเครื่องตัดเลเซอร์จัดการแต่ละรายละเอียดของกระบวนการตัดอย่างแม่นยำ

หลักการ: ระบบ CNC ปรับพารามิเตอร์เช่นพลังงานเลเซอร์ความเร็วในการตัดความเร็วฟีดและโฟกัสตามพิมพ์เขียวหรือโปรแกรมการตัดอินพุตเพื่อให้มั่นใจว่ากระบวนการตัดจะดำเนินไปอย่างราบรื่น โดยทั่วไปแล้วเครื่องตัดเลเซอร์ที่ทันสมัยมักจะใช้ระบบควบคุมคอมพิวเตอร์ขั้นสูงโดยให้ระบบอัตโนมัติในระดับสูง

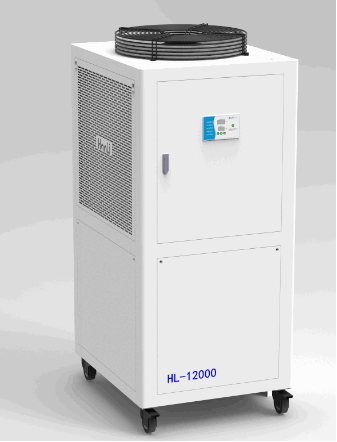

ระบบทำความเย็น

ฟังก์ชั่น: ระบบทำความเย็นช่วยป้องกันความร้อนสูงเกินไปของส่วนประกอบที่สำคัญเช่นเครื่องกำเนิดเลเซอร์และหัวตัดในระหว่างการทำงานด้วยเลเซอร์กำลังสูงเพื่อให้มั่นใจถึงประสิทธิภาพของเครื่องและความแม่นยำ

หลักการ: ระบบทำความเย็นใช้น้ำหรือการระบายความร้อนด้วยอากาศเพื่อควบคุมอุณหภูมิของส่วนประกอบสำคัญในเวลาจริงป้องกันการสะสมความร้อนที่อาจส่งผลเสียต่อประสิทธิภาพ โดยทั่วไปจะมีถังหล่อเย็นปั๊มและเครื่องแลกเปลี่ยนความร้อน

ระบบไอเสีย

ฟังก์ชั่น: ระบบไอเสียกำจัดควันและก๊าซที่เป็นอันตรายที่เกิดขึ้นในระหว่างกระบวนการตัดทำให้มั่นใจได้ว่าสภาพแวดล้อมการทำงานที่สะอาดและการทำงานของเครื่องจักรที่เหมาะสม

หลักการ: การตัดด้วยเลเซอร์สร้างควันจำนวนมากและก๊าซที่เป็นอันตราย ระบบไอเสียใช้อุปกรณ์เก็บรวบรวมฝุ่นและท่อระบายอากาศเพื่อกำจัดอนุภาคเหล่านี้ออกจากพื้นที่ตัดเพื่อให้มั่นใจว่าสภาพแวดล้อมการทำงานที่สะอาดและปลอดภัย

2. หลักการทำงานของเครื่องตัดเลเซอร์

หลักการทำงานของเครื่องตัดเลเซอร์สามารถสรุปได้ดังนี้: เครื่องกำเนิดเลเซอร์สร้างลำแสงเลเซอร์กำลังสูงซึ่งส่งไปยังหัวตัดผ่านระบบออปติคัล หัวตัดจะมุ่งเน้นลำแสงเลเซอร์ลงบนพื้นผิวชิ้นงาน ความร้อนสูงจากเลเซอร์จะละลายหรือกลายเป็นไอวัสดุในขณะที่ก๊าซเสริมจะพัดวัสดุหลอมเหลวออกไปทำให้การตัดที่แม่นยำ

ข้อดีของการตัดเลเซอร์:

ความแม่นยำสูง: ลำแสงเลเซอร์นั้นดีมากทำให้เกิดความแม่นยำระดับไมครอน

การตัดความเร็วสูง: การตัดด้วยเลเซอร์มีความเร็วในการตัดสูงโดยเฉพาะอย่างยิ่งสำหรับวัสดุแผ่นบาง

การประมวลผลแบบไม่ติดต่อ: การตัดด้วยเลเซอร์เป็นกระบวนการที่ไม่ติดต่อหลีกเลี่ยงการสึกหรอของเครื่องมือเชิงกล

เลเซอร์ Huawei

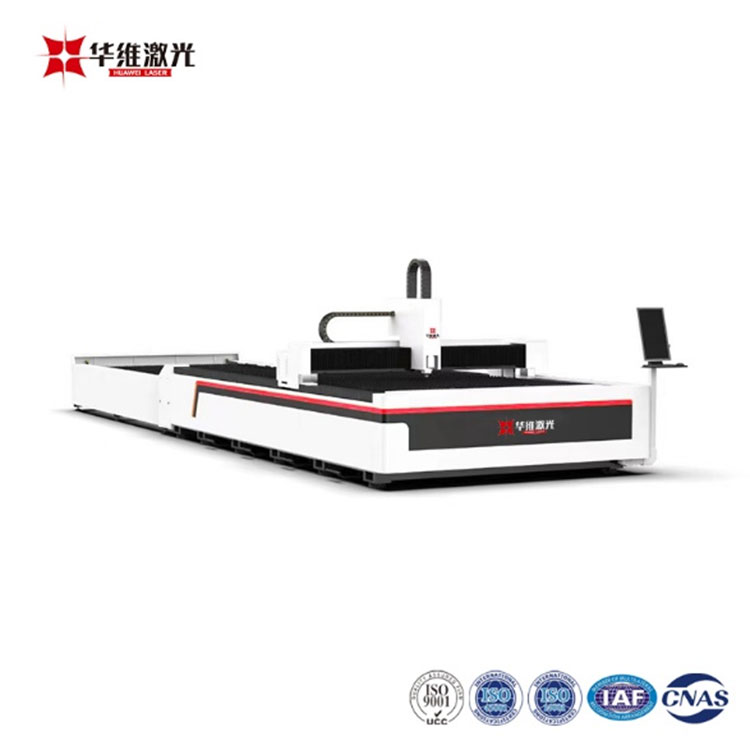

ในฐานะผู้ผลิตชั้นนำในอุตสาหกรรมอุปกรณ์เลเซอร์เลเซอร์ Huawei ใช้ประโยชน์จากนวัตกรรมทางเทคโนโลยีและความเชี่ยวชาญเป็นเวลาหลายปีเพื่อให้โซลูชั่นการตัดเลเซอร์ที่มีประสิทธิภาพสูงมั่นคงและแม่นยำ การเลือกเลเซอร์ Huawei มีความหมายมากกว่าการซื้อเครื่องตัดเลเซอร์ประสิทธิภาพสูง มันหมายถึงการได้รับพันธมิตรที่เชื่อถือได้มุ่งมั่นที่จะสนับสนุนคุณตลอดเส้นทางการผลิตของคุณ ด้วยเทคโนโลยีขั้นสูงและบริการที่เอาใจใส่ Huawei Laser'sเครื่องตัดเลเซอร์เส้นใย 30000W Exchange-Platform ส่งมอบความแม่นยำและความเร็วที่ยอดเยี่ยมตอบสนองความต้องการของอุตสาหกรรมต่างๆ
